民用建筑自備柴油發電機組的選用

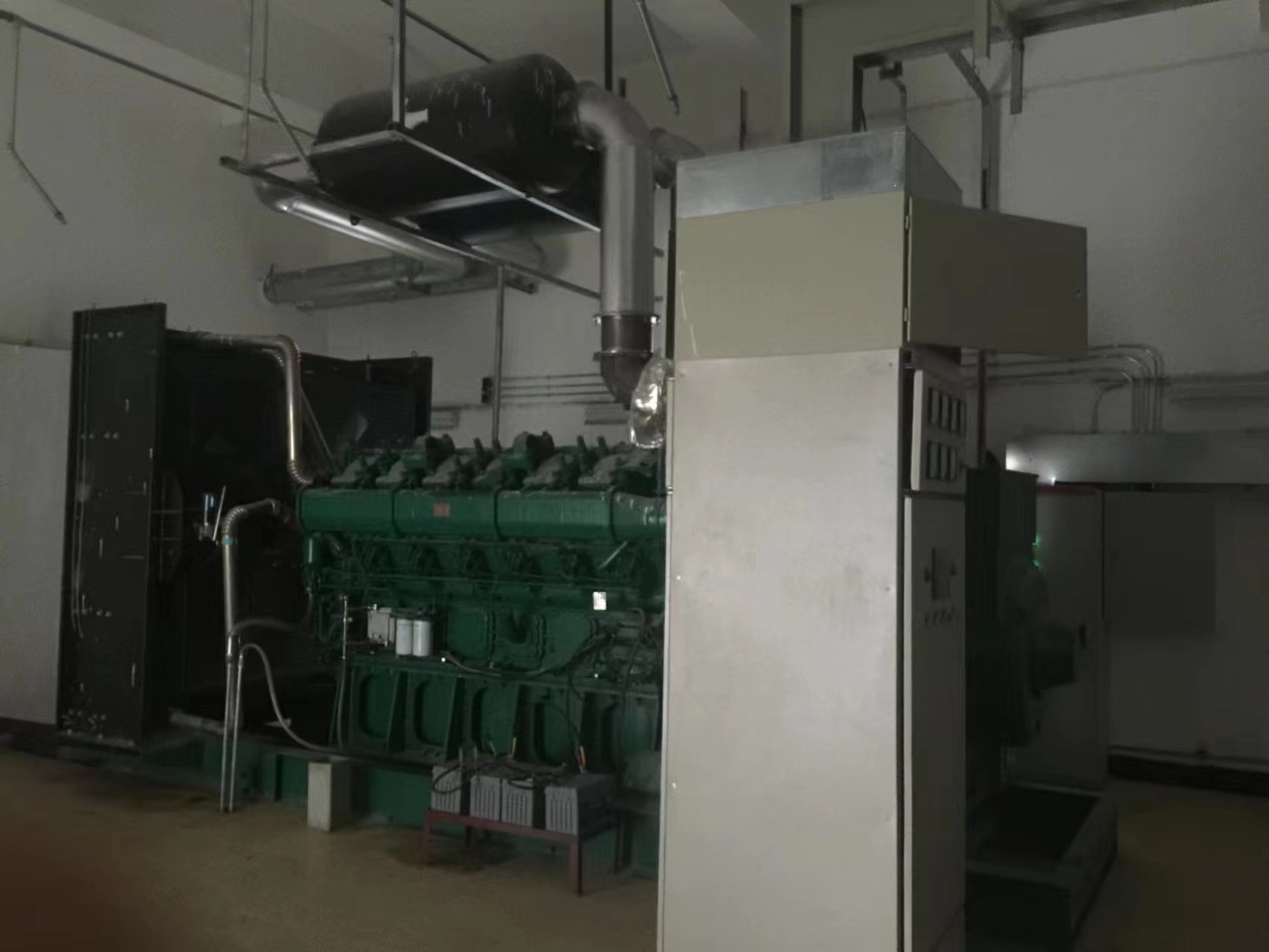

　　選用恰當?shù)暮髠潆娫磥?lái)滿足緊急情況下消防負荷及其它重要負荷的供電要求，是民用建筑電氣設計中一個不可忽視的問題，目前我們一般采用柴油發電機組作為應急交流電源，那么選用自備柴油發電機組時應注意哪幾方面的問題呢？筆者認為應注意以下幾點。

　　1．設置原則

　　《民用建筑電氣設計規范》JGJ／T16—923.1條規定：民用建筑中的消防水泵、消防電梯、防排煙設施、火災自動報警、自動滅火裝置、火災應急照明、電動防火門窗、卷簾、閥門等消防用電的負荷等級，應符合國家現行《高層民用建筑設計防火規范》和《建筑設計防火規范》的規定。

　　根據《高層建筑設計防火規范》GB50045（2001年版）9.1規定：一類高層建筑應按一級負荷要求供電，二類高層建筑應按二級負荷要求供電?！睹裼媒ㄖ姎庠O(shè)計規范》JGJ／T16—923.1條規定：一級負荷應由兩個電源供電，當一個電源發生故障時，另一個電源應不致同時受到損壞；二級負荷條件允許時，也宜采用二路電源來供電，特別是消防用的二級負荷，更應該按兩個回路要求供電；一級負荷中的特別重要負荷，除上述兩個電源外，還必須增設應急電源。根據這些規定，筆者總結了自備柴油發電機組的設置原則：

　　（1）當民用建筑需按一級負荷要求供電時，若城市電網能提供二路獨立電源（一用一備或相互備用），則可不設柴油發電機組；但當一級負荷中有特別重要的負荷時，則一般應設柴油發電機組作為應急電源。

　?。?）當電網只能提供一路電源時，為滿足對一、二級負荷的供電要求，一般應設置柴油發電機組，此時機組將作備用電源及應急電源使用。

　　（3）大、中型商業建筑中為確保市電中斷時不造成較大的經濟損失，也宜設柴油發電機組。由于城市電網不可能完全獨立，有時一個電源故障或檢修時，另一電源有可能同時故障，因此，即使有兩路或以上電源供電，為確保民用建筑中消防及其他重要設備（如智能化設備、通訊設備等）的可靠供電，一般都設置柴油發電機組。

　　2．容量選擇

　　自備發電機組容量的選擇，目前國家尚無統一的計算公式，因此設計人員在實際工作中所采用的方法也不相同：有的簡單地按電力變壓器容量的10％-20％確定；有的按消防設備的容量相加；有的則根據投資者的意愿選擇，造成了自備發電機組容量選擇的不準確性，若容量選擇太大造成一次投資浪費，選擇太小則在事故時滿足不了使用要求。那么，如何選擇自備發電機組的容量呢？筆者經過查閱資料和參考同行各種經驗做法后，歸納出如下幾點：

　?。ㄒ唬┓桨富虺醪皆O(shè)計階段

　　自備發電機的容量按供電變壓器總?cè)萘康?0％-20％計算。

　?。ǘ┦┕D階段

　?。?）按計算負荷選擇發電機容量我們知道，建筑物的用電負荷可分為三類：第一類為保安型負荷，即保證大樓內人身及設備安全和可靠運行的負荷，如消防水泵、消防電梯、防排煙設備、應急照明、通訊設備、重要的計算機及相關設備等；第二類為保障型負荷，即保障大樓運行的基本設備負荷，主要是工作區照明、部分電梯、通道照明；第三類為一般負荷，即除了上述負荷以外的其它負荷，例如：空調、水泵及其他一般照明、動力設備。計算自備發電機組的容量時，第一類負荷必須考慮在內，第二類負荷則根據大樓功能及電網情況來定，若大樓功能要求較高或城市電網供電不穩定，則應將第二類負荷考慮在內，但若將第一類、第二類負荷簡單相加來選擇發電機容量，則所選容量偏大，因?yàn)樵谙罓顟B(tài)時，只需保證消防設備的運行，第二類負荷不使用；而在非消防狀態下電網停電時，消防設備不使用。所以，筆者認為可以選擇兩者中較大者作為發電機組的容量。

　　設備容量統計出來后，根據實際情況選擇需要系數Kx（一般取0.85-0.95），計算出計算容量Pj=KxP∑，自備發電機組的功率按下式計算P=kPj／η式中：

　　P—自備發電機組的功率kw；

　　Pj—負荷設備的計算容量kw；

　　P∑—總負荷kw；

　　η—發電機并聯運行不均勻系數一般取0.9，單臺取1；

　　k—可靠系數，一般取1.1。

　?。?）按最大的單臺電動機或成組電動機起動的需要，計算發電機容量P=（P∑-Pm）／η∑+PmKCcosψm（KW）

　　Pm—起動容量最大的電動機或成組電動機的容量；

　　η∑一總負荷的計算效率，一般取0.85；

　　cosΨm—電動機的起動功率因數，一般取0.4；

　　K—電動機的起動倍數；

　　C—全壓起動C=l.0，Y—△起動C=0.67，自耦變壓器起動50％抽頭C=0.25，65％抽頭C==0.42，80％抽頭C=0.64。

　?。?）按起動電動機時母線容許電壓降計算發電機容量P=PnKCXd″（1／△E-1）（kw）

　　Pn一造成母線壓降最大的電動機或成組起動電動機組的容量

　　K—電動機的起動電流倍數；

　　Xd″—發電機的暫態電抗，一般取0.25；

　　△E—母線允許的瞬時電壓降，有電梯時取0.20，無電梯時取0.25.在實際工作中，也可用系數法估算柴油發電機組的起動能力。
